Dell Server Enterprise Topology Design, yalnız hangi PowerEdge modelinin alınacağını belirlemek değildir. Doğru topoloji; compute node yerleşimi, management ağı, production VLAN'ları, storage bağlantıları, cluster davranışı, güvenlik sınırları ve merkezi yaşam döngüsü yönetimini aynı mimari karar içinde birleştirir. Kısa cevap şudur: enterprise sunucu topolojisi, iş yükünün nerede çalışacağını, nasıl büyüyeceğini, hangi arızada nasıl davranacağını ve kim tarafından nasıl yönetileceğini baştan tarif eden tasarım disiplinidir.
Bu rehber özellikle şu ekipler içindir:
- Dell PowerEdge altyapısı tasarlayan sistem ve network ekipleri
- sanallaştırma, database, yedekleme ve log iş yüklerini aynı platformda çalıştıran kurumlar
- yeni veri merkezi veya ikinci lokasyon planlayan BT yöneticileri
- model seçimi ile mimari topoloji kararını aynı projede netleştirmek isteyen karar vericiler
Hızlı Özet
- Dell PowerEdge R760 gibi kurumsal sunucular, 2U/2-socket form faktörü, yüksek bellek yoğunluğu, PCIe genişleme ve OCP NIC seçenekleriyle topology design kararlarını doğrudan etkiler.
- Enterprise topoloji en az 6 katmanda tasarlanmalıdır: compute, management, production network, storage, HA/DR ve operasyonel izleme.
- iDRAC out-of-band yönetim ağı, production ve storage ağlarından ayrı düşünülmelidir.
- OpenManage Enterprise, Dell sunucu, chassis, storage ve network switch görünürlüğünü merkezi hale getiren yönetim katmanıdır; topology design içinde baştan konumlandırılmalıdır.
- İyi topoloji yalnız bugünkü node sayısını değil, 12-36 aylık büyüme, bakım penceresi, cluster quorum, yedekleme trafiği ve firmware yaşam döngüsünü de kapsar.
İçindekiler
- Enterprise Topology Design Neyi Kapsar?
- Compute Katmanı Nasıl Yerleştirilmeli?
- Management, Production ve Storage Ağları Nasıl Ayrılmalı?
- HA, Quorum ve Bakım Davranışı Nasıl Tasarlanmalı?
- OpenManage ve Yaşam Döngüsü Yönetimi Nerede Konumlanmalı?
- Örnek Topoloji Karar Matrisi
- İlgili İçerikler
- LeonX ile Sonraki Adım
- Sık Sorulan Sorular
- Kaynaklar

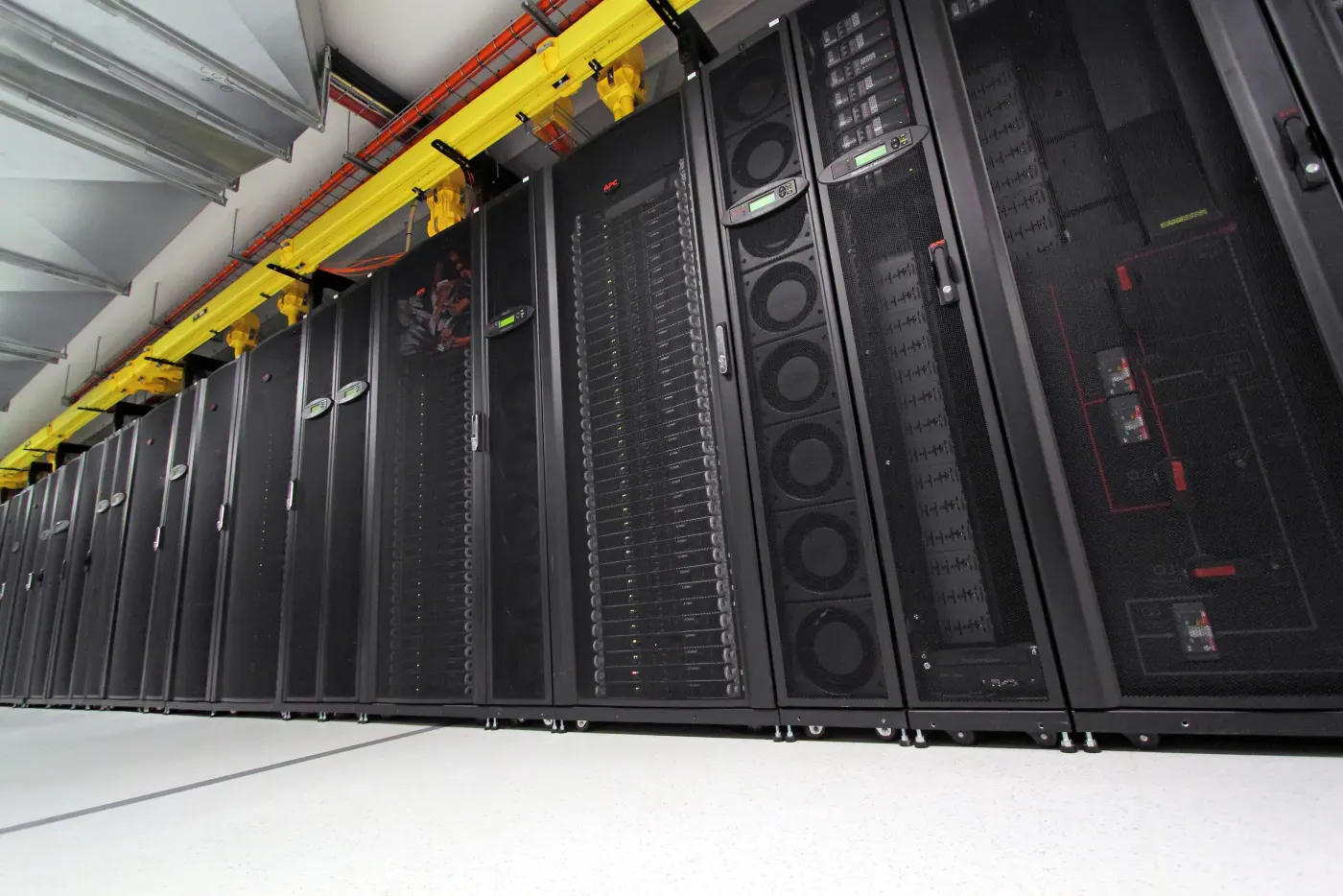

Görsel: Wikimedia Commons - CSIRO ScienceImage 2042 A row of computer servers in a server rack. WebP olarak optimize edilmiştir.
Enterprise Topology Design Neyi Kapsar?
Enterprise topology design, sunucuları rack içine yerleştirmeden önce servis davranışını modellemektir. Bir PowerEdge yatırımı teknik olarak doğru modelle yapılabilir; fakat topoloji eksikse aynı altyapı bakım, büyüme veya arıza anında beklenen sonucu vermez.
Sağlam bir Dell server topology design şu sorulara cevap vermelidir:
- hangi iş yükleri aynı cluster içinde çalışacak?
- management, production, backup ve storage trafiği hangi fiziksel/logik yollardan geçecek?
- her sunucu hangi switch çiftine, hangi hızda ve hangi redundancy modeliyle bağlanacak?
- firmware, BIOS, iDRAC ve driver yaşam döngüsü merkezi olarak nasıl yönetilecek?
- host bakıma alındığında hangi servis nerede çalışmaya devam edecek?
- 12 ay sonra ek node veya ek NIC gerektiğinde rack, port ve lisans planı hazır mı?
Bu soruların cevabı yoksa proje yalnız donanım listesine dönüşür. Enterprise topoloji ise donanım listesini işletilebilir bir mimariye çevirir.
Compute Katmanı Nasıl Yerleştirilmeli?
Dell PowerEdge R760 teknik özellikleri, 2U/2-socket rack server yapısı, yüksek çekirdek yoğunluğu, DDR5 bellek kapasitesi, GPU seçenekleri ve PCIe genişleme olanaklarıyla geniş bir iş yükü aralığını destekler. Bu esneklik tasarım avantajıdır; ancak her workload aynı node profilinde toplanırsa ileride kaynak dengesizliği oluşabilir.
Compute katmanını planlarken şu ayrım yapılmalıdır:
| İş yükü tipi | Topoloji etkisi | Tasarım notu |
|---|---|---|
| Sanallaştırma cluster'ı | CPU/RAM yoğunluğu, vMotion ağı, shared storage | node profilleri mümkün olduğunca simetrik tutulmalı |
| Database | düşük latency, yüksek bellek, NVMe veya SAN ihtiyacı | NUMA ve storage path davranışı baştan hesaplanmalı |
| Backup ve log işleme | yoğun network ve disk yazma trafiği | production network ile backup trafiği ayrıştırılmalı |
| GPU/AI iş yükü | PCIe slot, güç, soğutma ve rack yoğunluğu | yalnız U alanı değil, güç/termal kapasite de doğrulanmalı |
| Edge veya şube workload'u | sınırlı saha müdahalesi, uzaktan yönetim | iDRAC ve merkezi monitoring kritik hale gelir |
Burada önemli olan tek bir "en güçlü sunucu" seçmek değildir. Doğru yaklaşım, workload sınıflarını node profilleriyle eşleştirmek ve büyüme planını buna göre ayırmaktır.
Management, Production ve Storage Ağları Nasıl Ayrılmalı?
Enterprise topolojide en sık yapılan hata, tüm trafiği aynı fiziksel switch veya aynı VLAN mantığı içinde düşünmektir. Dell PowerEdge mimarisinde iDRAC yönetim düzlemi, işletim sistemi production trafiği ve storage/backup yolları ayrı risk profillerine sahiptir.
Minimum ayrım şu şekilde kurulmalıdır:
- iDRAC ve OpenManage erişimi için ayrı management segmenti
- kullanıcı ve uygulama trafiği için production VLAN'ları
- iSCSI, NFS, vSAN veya backup trafiği için ayrı storage/backup segmentleri
- cluster heartbeat veya migration trafiği için kontrollü düşük gecikmeli yol
- güvenlik izleme ve log aktarımı için SIEM/syslog erişimi
Bu ayrım yalnız güvenlik için değil, performans ve bakım için de gerekir. Backup penceresinde production uygulamanın yavaşlaması, storage trafiğinin genel kullanıcı VLAN'ına karışması veya iDRAC erişiminin firewall politikasına takılması genellikle topoloji aşamasında çözülmesi gereken sorunlardır.
Bu katmanda Donanım ve Yazılım Çözümleri, Sunucu Kurulum, Konfigürasyon ve Devreye Alma ve Router, Switch ve Firewall Kurulum Hizmeti birlikte değerlendirilmelidir.
HA, Quorum ve Bakım Davranışı Nasıl Tasarlanmalı?
Yüksek erişilebilirlik, yalnız iki sunucu satın almak değildir. Cluster topolojisi; node sayısı, quorum/witness modeli, storage path, network redundancy ve bakım prosedürüyle birlikte tasarlanmalıdır.
Pratik tasarım soruları:
- tek host bakıma alındığında kritik VM veya servisler nerede çalışacak?
- iki switch'ten biri arızalanırsa storage path devam ediyor mu?
- quorum veya witness lokasyonu aynı arıza alanında mı?
- backup veya replication trafiği failover anında production linkini boğuyor mu?
- firmware update sırasında rolling bakım akışı yazılı mı?
Bu noktada Yüksek Erişilebilirlikli Sunucu Altyapı Çözümleri yalnız donanım yedekliliği değil, servis davranışı tasarımı olarak okunmalıdır. İlgili teknik arka plan için Dell Server High Availability Design Guide yazısı da tamamlayıcıdır.
OpenManage ve Yaşam Döngüsü Yönetimi Nerede Konumlanmalı?
Dell OpenManage Enterprise, Dell sunucular, chassis, storage ve network switch'ler için merkezi yönetim ve izleme görünürlüğü sağlayan bir web uygulaması olarak konumlanır. Topoloji tasarımında OpenManage sonradan eklenecek bir araç değil, yaşam döngüsü yönetim katmanıdır.
OpenManage veya eşdeğer yönetim katmanı şu operasyonları standartlaştırmalıdır:
- envanter ve sağlık görünürlüğü
- iDRAC erişim standardı
- firmware ve driver baseline takibi
- bakım öncesi uygunluk kontrolü
- donanım uyarıları ve olay akışı
- merkezi raporlama ve kanıt üretimi
Bu katman yoksa enterprise topoloji zamanla dağılır. İlk kurulumda doğru olan port, firmware veya BIOS profili, üçüncü genişleme dalgasından sonra farklılaşabilir. Yaşam döngüsü yönetimi bu sapmayı görünür tutar.
Örnek Topoloji Karar Matrisi
| Karar alanı | Minimum yaklaşım | Kurumsal yaklaşım | Kanıt veya çıktı |
|---|---|---|---|
| Node profili | aynı model sunucu | workload sınıfına göre standart node profilleri | kapasite ve büyüme planı |
| Management ağı | ortak erişim VLAN'ı | iDRAC/OpenManage için izole segment | IP planı ve firewall kural seti |
| Production ağı | tek uplink | redundant switch, VLAN standardı, LACP veya failover politikası | network topoloji şeması |
| Storage ağı | production ile paylaşımlı | ayrı VLAN/physical path ve multipath standardı | path test çıktısı |
| HA modeli | manuel müdahale | cluster, quorum, maintenance prosedürü | failover test kaydı |
| Lifecycle | cihaz bazlı güncelleme | OpenManage baseline ve bakım takvimi | firmware compliance raporu |
30 Günlük Uygulama Planı
Gün 1-7: Keşif
- mevcut PowerEdge, switch, storage ve hypervisor envanterini çıkarın.
- iş yüklerini kritik, operasyonel ve yardımcı servis olarak sınıflandırın.
- mevcut management, production, storage ve backup akışlarını dokümante edin.
Gün 8-15: Hedef Topoloji
- node profillerini ve büyüme senaryosunu belirleyin.
- iDRAC/OpenManage yönetim segmentini production ağından ayırın.
- storage ve backup trafiği için kapasite ve redundancy kararlarını netleştirin.
Gün 16-23: HA ve Operasyon
- quorum, witness ve bakım davranışını yazılı hale getirin.
- rolling firmware update ve rollback prosedürünü oluşturun.
- OpenManage baseline ve uyarı akışını tanımlayın.
Gün 24-30: Doğrulama
- single-link, single-switch ve single-host bakım senaryolarını test edin.
- topoloji diyagramını ve port/IP matrisini güncelleyin.
- sapmaları risk, aksiyon veya kabul kararıyla kapatın.
İlgili İçerikler
- Dell PowerEdge Server Nedir? Detaylı Mimari Rehberi
- Dell Server Datacenter Design Guide
- Dell Server High Availability Design Guide
- Dell PowerEdge NVMe Disk Kurulumu ve Avantajları
LeonX ile Sonraki Adım
Dell Server Enterprise Topology Design, satın alma listesini işletilebilir mimariye çeviren adımdır. LeonX, Donanım ve Yazılım Çözümleri kapsamında Sunucu Kurulum, Konfigürasyon ve Devreye Alma, Yüksek Erişilebilirlikli Sunucu Altyapı Çözümleri ve Router, Switch ve Firewall Kurulum Hizmeti ile compute, network, storage ve yönetim katmanlarını birlikte tasarlar. Mevcut Dell PowerEdge topolojinizi değerlendirmek veya teklif almak için İletişim sayfasından ilerleyebilirsiniz.
İlgili sayfalar:
- Donanım ve Yazılım Çözümleri
- Sunucu Kurulum, Konfigürasyon ve Devreye Alma
- Yüksek Erişilebilirlikli Sunucu Altyapı Çözümleri
- Router, Switch ve Firewall Kurulum Hizmeti
- İletişim
Sık Sorulan Sorular
Dell server topology design ile datacenter design aynı şey mi?
Hayır. Datacenter design daha çok rack, güç, soğutma ve fiziksel yerleşime odaklanır. Enterprise topology design ise compute, network, storage, management, HA ve operasyon modelini birlikte tasarlar.
iDRAC yönetim ağı production ağından ayrı olmak zorunda mı?
Güçlü kurumsal tasarımda ayrı olmalıdır. iDRAC out-of-band yönetim düzlemidir; production ağından ayrı tutulması güvenlik, bakım ve erişim sürekliliği açısından daha sağlıklıdır.
Tek switch çifti tüm trafik için yeterli olur mu?
Küçük ortamlarda mümkün olabilir; ancak enterprise tasarımda production, storage, backup ve management trafiğinin kapasite, güvenlik ve arıza davranışı ayrı ayrı değerlendirilmelidir.
OpenManage Enterprise topoloji tasarımında neden erken düşünülmeli?
Çünkü envanter, firmware baseline, donanım sağlığı ve yaşam döngüsü yönetimi topolojinin sürdürülebilirliğini belirler. Sonradan eklendiğinde eksik standartları temizlemek daha maliyetli olur.
